コメットCNC転造機(FA-20/CNC)の特徴

機能はワールドクラスのまま。ギャラクシーCNC転造機の基本機能をコストダウンして搭載しています。GA(ギャラクシー)シリーズで培った3軸同期制御技術をコンパクトに凝縮し、豊富なオプション・自動化にも対応可能です。

FA-20/CNC

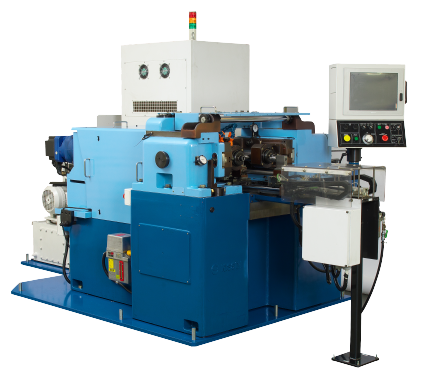

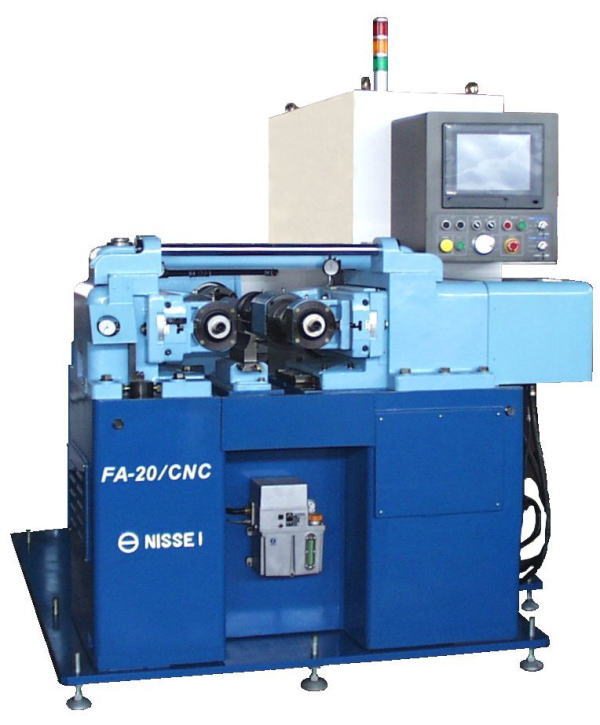

コメットCNC転造機(FA-20/CNC)
※上記画像をクリックすると大きな画像を表示します。

主軸回転NC制御

精密回転角検出により主軸回転を自由に制御する事が可能。

主軸台移動NC制御

精密位置検出により主軸台移動を自由に制御する事が可能。

押し込み転造

オプション軸のサーボスライド押し込み装置を使用することにより、特性の異なる押し込み転造と多彩な寄せ転造が1つの装置で実現できます。
自由な位置決めができるため、1クランプ1サイクルで複数箇所の転造が可能となりました。

コメット精密転造機(FA-20/CNC)を用いた加工事例

レシプロ転造加工
焼結ギヤ
表面仕上げ加工
レシプロ転造加工
溶製ギヤ
表面仕上げ加工
歩み転造加工
ボールねじ
押し込み転造加工
中空スプライン加工
複合転造加工
スプラインの2ヶ所転造及び欠歯

加工能力概要

品番 対応可能
加工方法
加工能力 機械能力
最大外径
(mm)
最大長さ
(mm)
ピッチ
(mm)
最大転造力
(KN)
最高回転数
(/min)
最大傾斜角
(度)
FA-20/CNC 寄せ転造 100 195 0.5~8.0 200 75 ±5
歩み転造 50 4000
