3ダイス転造盤シリーズの特徴

転造加工が難しいとされている薄肉中空部品、皿状扁平部品、異形の金属部品へのねじ転造を画期的な3ダイス方式で実現。しかも高精度、高生産力。多彩なワークに1台で対応できる豊富なオプションを用意し、柔軟性にも優れた転造盤です。

A22B

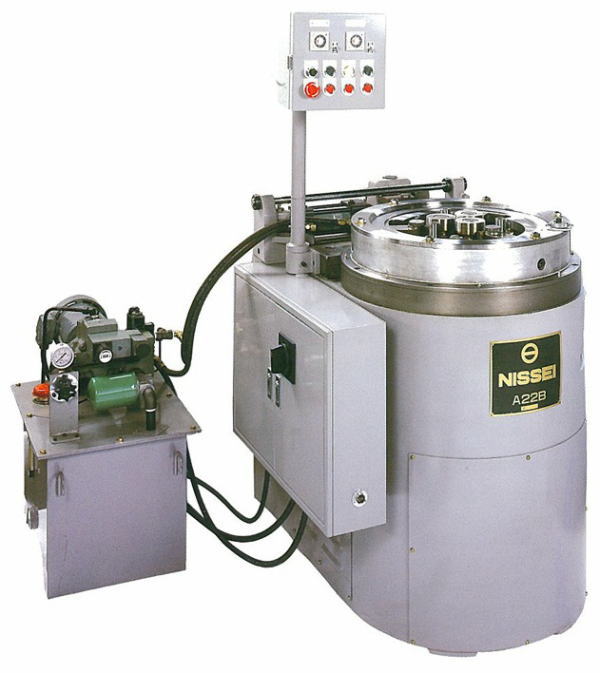

3ダイス転造盤(A22B)
※上記画像をクリックすると大きな画像を表示します。

ユニークな転造機能

画期的な水平3点加圧の塑性成型方式により、ワークに最適な転造姿勢を保持し、供給と排出がスムーズに行えます。

高い位置決め精度

加工物の中心位置は、水平回転する3個のローラーダイスにより自動的に決められます。このためワークの心出しは不要。均一な精度のねじを転造できます。

簡単な位置決め

ローラーダイスはスクロールリング上の目盛によって位置を決めれば、全てのダイスは完全に同調。極めて短時間に段取りは終了します。加圧ストロークは油 圧シリンダーまたはカムによってダイホルダーに伝えられ、油圧式の場合は油圧制御により自在に転造条件を設定でき、3個のローラーダイスは均一な転造圧力で運転を行います。

多彩な加工ニーズに対応

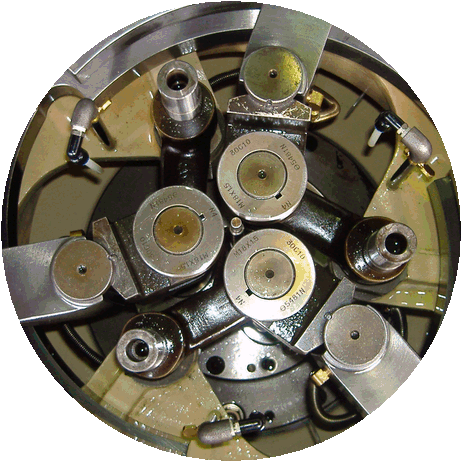

ダイホルダーを交換することで(オプション)加工対象部品の範囲は極めて広範囲になります。

3ダイス転造盤シリーズを用いた加工事例

JIS1級・SAE3級以上の高精度ねじ転造と、左ねじ、多条ねじ、管用ねじ、カシメ転造、軸状部品のような多種多用な成形加工が可能です。

加工能力概要

品番 対応可能
加工方法
加工能力
最大外径
(mm)
最大長さ
(mm)
最大ピッチ
(mm)
サイクルタイム
(秒)
A22B
(油圧式)
寄せ転造 6.4~82.5 60.3 0.5~3.0 2~12(調整式)
A22B
(カム式プラグ仕様)
寄せ転造 詳細はお問い合せください
